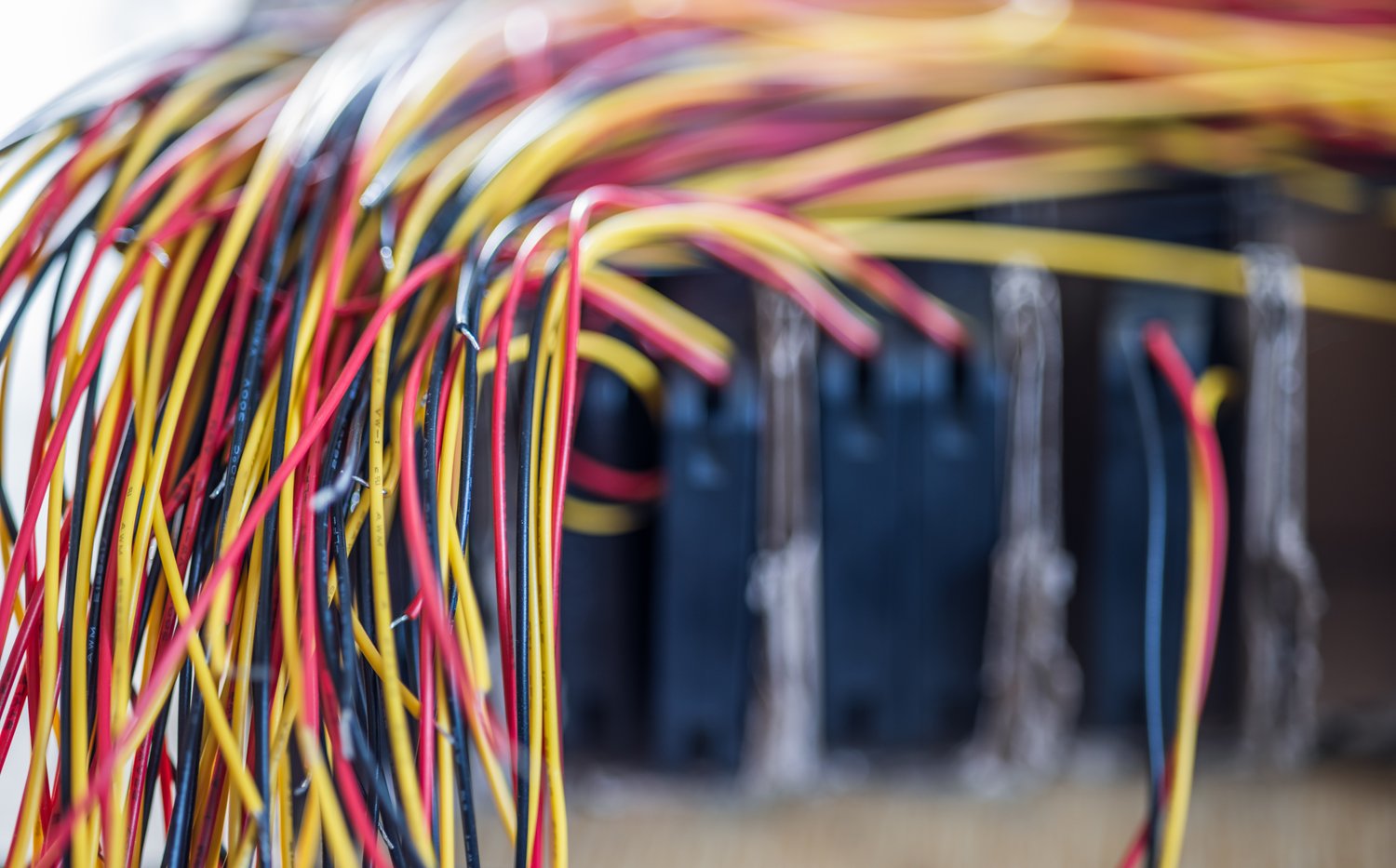

Comprendre les différents types de câbles
Les câbles électriques existent en divers types, chacun conçu pour des applications spécifiques. Les câbles à âme solide sont idéaux pour les installations fixes, tandis que les câbles multibrins offrent plus de flexibilité. Les câbles coaxiaux sont couramment utilisés pour la transmission vidéo et de données. Les câbles à fibres optiques transmettent des données à l’aide de signaux lumineux, offrant une connectivité à haute vitesse. Les câbles à paires torsadées, tels que le Cat5e et le Cat6, sont standard pour les réseaux Ethernet. Les câbles et fils jouent un rôle crucial dans les systèmes électriques, assurant une distribution d’énergie sûre et efficace.
Lors du choix des câbles, prenez en compte des facteurs tels que la tension nominale, la capacité de courant et les conditions environnementales. Les câbles basse tension fonctionnent généralement en dessous de 1000V, tandis que les câbles moyenne tension vont de 1kV à 33kV. Les câbles haute tension dépassent 33kV et sont utilisés dans les systèmes de transmission d’énergie. Les indices de température sont également importants, certains câbles étant conçus pour résister jusqu’à 90°C. [Câbles et fils] https://onninen.pl/fr/produits/Cables-et-fils sont disponibles dans divers matériaux d’isolation, dont le PVC, le XLPE et le caoutchouc.
Le dimensionnement des câbles est essentiel pour garantir la sécurité et l’efficacité. Des câbles sous-dimensionnés peuvent surchauffer, entraînant des risques d’incendie potentiels. Le système American Wire Gauge (AWG) est couramment utilisé pour spécifier les tailles de fil, les numéros plus bas indiquant des diamètres plus grands. Par exemple, un fil AWG 12 a un diamètre de 2,053 mm, tandis qu’un fil AWG 14 mesure 1,628 mm. Consultez toujours les codes électriques locaux et les normes pour déterminer la taille de câble appropriée pour votre projet.
Importance des câbles ignifuges et sans halogène
La sécurité incendie est une considération essentielle dans les installations électriques. Les câbles ignifuges sont conçus pour maintenir l’intégrité du circuit en cas d’incendie, permettant aux systèmes essentiels de continuer à fonctionner. Ces câbles utilisent généralement des matériaux d’isolation à base de minéraux pouvant résister à des températures allant jusqu’à 1000°C pendant plusieurs heures. Dans les bâtiments commerciaux, les câbles ignifuges sont souvent requis pour l’éclairage de secours, les systèmes d’alarme incendie et l’équipement d’extraction de fumée.
Les câbles sans halogène offrent des avantages significatifs en termes de sécurité en cas d’incendie. Contrairement aux câbles en PVC, qui dégagent des gaz toxiques lorsqu’ils brûlent, les câbles sans halogène produisent peu de fumée et aucun gaz corrosif. Cela réduit le risque d’inhalation de fumée et rend l’évacuation plus sûre. [câbles ignifuges et sans halogène] https://onninen.pl/fr/produits/Cables-et-fils/Cables-ignifuges-et-sans-halogene sont de plus en plus spécifiés pour les bâtiments publics, les hôpitaux et les systèmes de transport.
Lors du choix de câbles ignifuges et sans halogène, recherchez des certifications telles que l’IEC 60331 pour l’intégrité du circuit et l’IEC 60332 pour la retardance de flamme. La désignation Low Smoke Zero Halogen (LSZH) indique des câbles répondant à des normes d’émission strictes. Ces câbles utilisent généralement des matériaux d’isolation à base de polyéthylène ou de polypropylène. Bien qu’ils puissent être plus chers que les câbles PVC standard, les avantages en termes de sécurité justifient souvent le coût dans des applications critiques.
Meilleures pratiques d’installation de câbles
Une installation de câbles appropriée est essentielle pour garantir la sécurité et des performances optimales. Utilisez toujours des systèmes de support de câbles appropriés, tels que des chemins de câbles ou des conduits. L’espacement maximal entre les supports dépend du type et de la taille du câble, mais ne doit généralement pas dépasser 1,5 mètre pour les tronçons horizontaux. Les câbles verticaux peuvent nécessiter un support supplémentaire pour éviter le fléchissement. Évitez les coudes brusques dans les câbles, car cela peut endommager l’isolation et réduire les performances.
Les techniques de tirage de câbles peuvent avoir un impact significatif sur la durée de vie de votre installation. Utilisez des lubrifiants appropriés pour réduire les frottements et éviter de dépasser la tension de tirage maximale spécifiée par le fabricant. Par exemple, un fil THHN AWG 12 typique a une tension de tirage maximale de150 livres. Lors du routage des câbles, maintenez une séparation adéquate entre les câbles d’alimentation et les câbles de données pour minimiser les interférences électromagnétiques. Une séparation minimale de 200 mm est recommandée pour les trajets parallèles des câbles d’alimentation et de données.
Une terminaison appropriée est cruciale pour garantir des connexions fiables. Utilisez les connecteurs et outils corrects pour chaque type de câble. Par exemple, lors de la terminaison des câbles coaxiaux, assurez-vous que le conducteur central dépasse de 3 à 5 mm au-delà du connecteur. Les connecteurs à sertir doivent être comprimés avec la taille de matrice appropriée pour atteindre la résistance à l’arrachement spécifiée. Effectuez toujours des tests de continuité et de résistance d’isolation après l’installation pour vérifier l’intégrité de votre système de câblage.
Maintenance et dépannage des systèmes de câblage
Un entretien régulier peut prolonger la durée de vie de votre installation de câblage et éviter les pannes inattendues. Effectuez des inspections visuelles au moins une fois par an, à la recherche de signes de dommages physiques, d’infiltration d’humidité ou de surchauffe. Utilisez des caméras d’imagerie thermique pour identifier les points chauds, qui peuvent indiquer des connexions lâches ou des circuits surchargés. Nettoyez les chemins de câbles et éliminez toute accumulation de poussière ou de débris, car cela peut réduire la dissipation de chaleur.
Lors du dépannage des défauts de câblage, commencez par des tests de continuité de base et de résistance d’isolation. Un test typique de résistance d’isolation applique 500V en courant continu et devrait donner des lectures supérieures à 1 mégohm pour la plupart des câbles basse tension. La réflectométrie dans le domaine temporel (TDR) peut aider à localiser les coupures de câble ou les courts-circuits en mesurant le temps nécessaire à un signal pour revenir du défaut. Les équipements TDR modernes peuvent localiser les défauts dans 1% de la longueur du câble.
Gardez des enregistrements détaillés de votre installation de câblage, y compris les types de câbles, les trajets et les résultats des tests. Ces informations sont inestimables pour les futurs travaux de maintenance et de mise à niveau. Lors du remplacement des câbles, envisagez de passer à des technologies plus récentes offrant des performances améliorées ou des fonctionnalités de sécurité. Par exemple, remplacer d’anciens câblages en aluminium par du cuivre peut réduire les risques d’incendie, tandis que la mise à niveau vers des câbles de catégorie 6A peut prendre en charge des vitesses réseau plus rapides allant jusqu’à 10 Gbit/s sur des distances allant jusqu’à 100 mètres.
