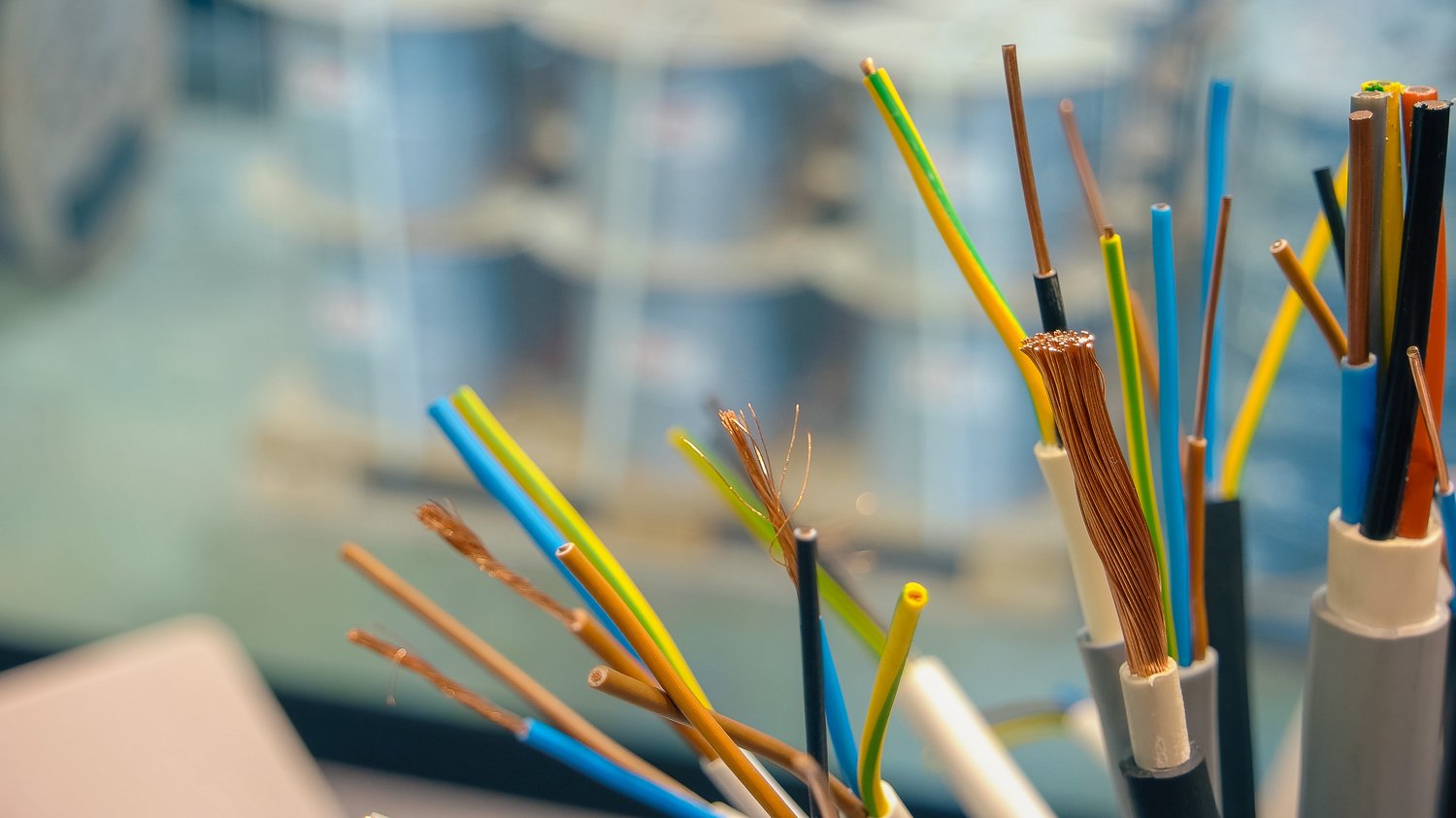

Comprendre les types de câbles pour diverses applications
Les projets électriques nécessitent une attention particulière lors de la sélection des câbles. Différentes applications exigent des types de câbles spécifiques pour garantir la sécurité et l’efficacité. Les câbles pour récepteurs mobiles sont essentiels pour les appareils et équipements portables. Ces câbles doivent résister aux mouvements fréquents et aux contraintes environnementales potentielles. Les câbles de grue, conçus pour les opérations de levage intensif, doivent être exceptionnellement durables. Ils présentent généralement une isolation renforcée et des gaines protectrices. Les câbles de soudage sont des conducteurs spécialisés qui transportent des courants élevés pour les processus de soudage. Ces câbles sont généralement plus flexibles et résistants à la chaleur que les câbles électriques standard.
Les câbles avec isolation en caoutchouc offrent une excellente flexibilité et une résistance à divers facteurs environnementaux. Ils sont couramment utilisés dans des applications extérieures ou des zones exposées à l’humidité et aux produits chimiques. Les câbles avec isolation en caoutchouc peuvent supporter des températures allant de -40°C à 90°C. Les fils avec isolation en PVC sont populaires pour les installations électriques à usage général. L’isolation en PVC offre de bonnes propriétés électriques et une résistance au feu. Ces fils conviennent aux applications résidentielles et commerciales. Comprendre ces types de câbles aide à prendre des décisions éclairées pour vos projets électriques.
Choisir la bonne taille et capacité de câble
Choisir la bonne taille de câble est crucial pour la sécurité et l’efficacité électriques. Le système American Wire Gauge (AWG) est couramment utilisé pour mesurer l’épaisseur des câbles. Les numéros AWG plus bas indiquent des câbles plus épais. Par exemple, un câble AWG 12 est plus épais qu’un câble AWG 14. La capacité du câble fait référence au courant maximal qu’un câble peut transporter en toute sécurité. Cette capacité est influencée par des facteurs tels que le matériau du conducteur, le type d’isolation et la température ambiante. Un fil de cuivre typique de calibre 12 AWG peut transporter en toute sécurité jusqu’à 20 ampères dans des applications résidentielles.
La surcharge des câbles peut entraîner une surchauffe et des risques d’incendie potentiels. Il est essentiel de calculer la charge totale des appareils connectés avant de sélectionner un câble. Par exemple, un appareil de 1500 watts fonctionnant sur un circuit de 120 volts nécessite un minimum de 12,5 ampères. Choisissez toujours un câble ayant une capacité supérieure à votre charge calculée. Les câbles de grue nécessitent souvent des tailles plus grandes en raison de leurs applications à forte charge. Ces câbles peuvent utiliser des tailles allant jusqu’à 4/0 AWG ou plus, en fonction des exigences spécifiques de la grue.
Importance d’une isolation et d’une gaine adéquates
L’isolation et la gaine jouent des rôles cruciaux dans les performances et la sécurité des câbles. Les matériaux d’isolation séparent électriquement les conducteurs et les protègent contre les fuites de courant. Les matériaux d’isolation courants comprennent le PVC, le caoutchouc et le polyéthylène réticulé (XLPE). Chaque matériau offre des propriétés différentes adaptées à des applications spécifiques. Par exemple, l’isolation XLPE peut supporter des températures plus élevées, jusqu’à 90°C dans certains cas. Cela la rend adaptée aux applications industrielles à forte charge.
La gaine offre une protection mécanique et une isolation supplémentaire pour les câbles. Elle protège contre des facteurs environnementaux tels que l’humidité, le rayonnement UV et les dommages physiques. Les fils avec isolation en PVC comportent souvent une gaine en PVC pour une protection supplémentaire. Les câbles gainés de caoutchouc offrent une excellente flexibilité et sont couramment utilisés dans des applications portables. Certains câbles spécialisés, comme ceux utilisés dans des environnements marins, peuvent avoir des couches protectrices supplémentaires. Ces couches peuvent inclure des tresses métalliques ou des blindages en feuille pour prévenir les interférences électromagnétiques.
Tenir compte des facteurs environnementaux dans la sélection des câbles
Les conditions environnementales ont un impact significatif sur c< p>Des performances et une durée de vie fiables. Les températures extrêmes peuvent affecter les propriétés d’isolation et la résistance des conducteurs. Les câbles conçus pour les hautes températures, tels que ceux utilisés dans les fours industriels, peuvent utiliser des matériaux spéciaux tels que l’isolation en caoutchouc de silicone. Ces câbles peuvent supporter des températures allant jusqu’à 200 °C. En revanche, les câbles destinés aux environnements froids doivent rester flexibles à basses températures. Certains câbles de qualité arctique peuvent fonctionner à des températures aussi basses que -50 °C.
< p>L’exposition à l’humidité est un autre facteur critique dans le choix des câbles. Les câbles installés sous terre ou dans des endroits humides nécessitent des mesures spéciales d’étanchéité à l’eau. Celles-ci peuvent inclure des rubans ou des gels bloquant l’eau dans la construction du câble. Le rayonnement UV peut dégrader certains types d’isolation de câble au fil du temps. Les câbles pour récepteurs mobiles ont souvent besoin d’une gaine résistante aux UV pour une utilisation en extérieur. L’exposition aux produits chimiques est également un élément à prendre en compte dans les environnements industriels. Les câbles dans les usines chimiques peuvent nécessiter une isolation spéciale en fluoropolymère pour résister aux substances corrosives.
< h2>Normes de sécurité et certifications pour les câbles électriques
< p>Le respect des normes de sécurité est crucial lors du choix des câbles électriques. Aux États-Unis, le Code électrique national (NEC) fournit des lignes directrices pour l’utilisation des câbles dans diverses applications. La certification des Underwriters Laboratories (UL) est largement reconnue pour la sécurité des produits électriques. Les câbles répertoriés UL ont subi des tests rigoureux pour répondre à des critères de sécurité spécifiques. En Europe, le marquage CE indique la conformité aux normes de sécurité de l’UE.
< p>Différents types de câbles ont des certifications spécifiques en fonction de leur utilisation prévue. Par exemple, les câbles de soudage nécessitent souvent la conformité aux normes établies par l’American Welding Society (AWS). Les câbles marins peuvent devoir respecter les normes établies par des organisations telles que l’American Bureau of Shipping (ABS). Il est essentiel de vérifier que les câbles que vous choisissez répondent à toutes les normes de sécurité et certifications pertinentes pour votre application spécifique. Cela garantit non seulement la conformité aux réglementations, mais aussi la sécurité et la fiabilité de votre installation électrique.
